인터폰 로비 영상 안 나오는 문제 셀프 수리

요 며칠전 집안 인테리어를 하면서 인터폰도 신형으로 같이 바꾸었다.

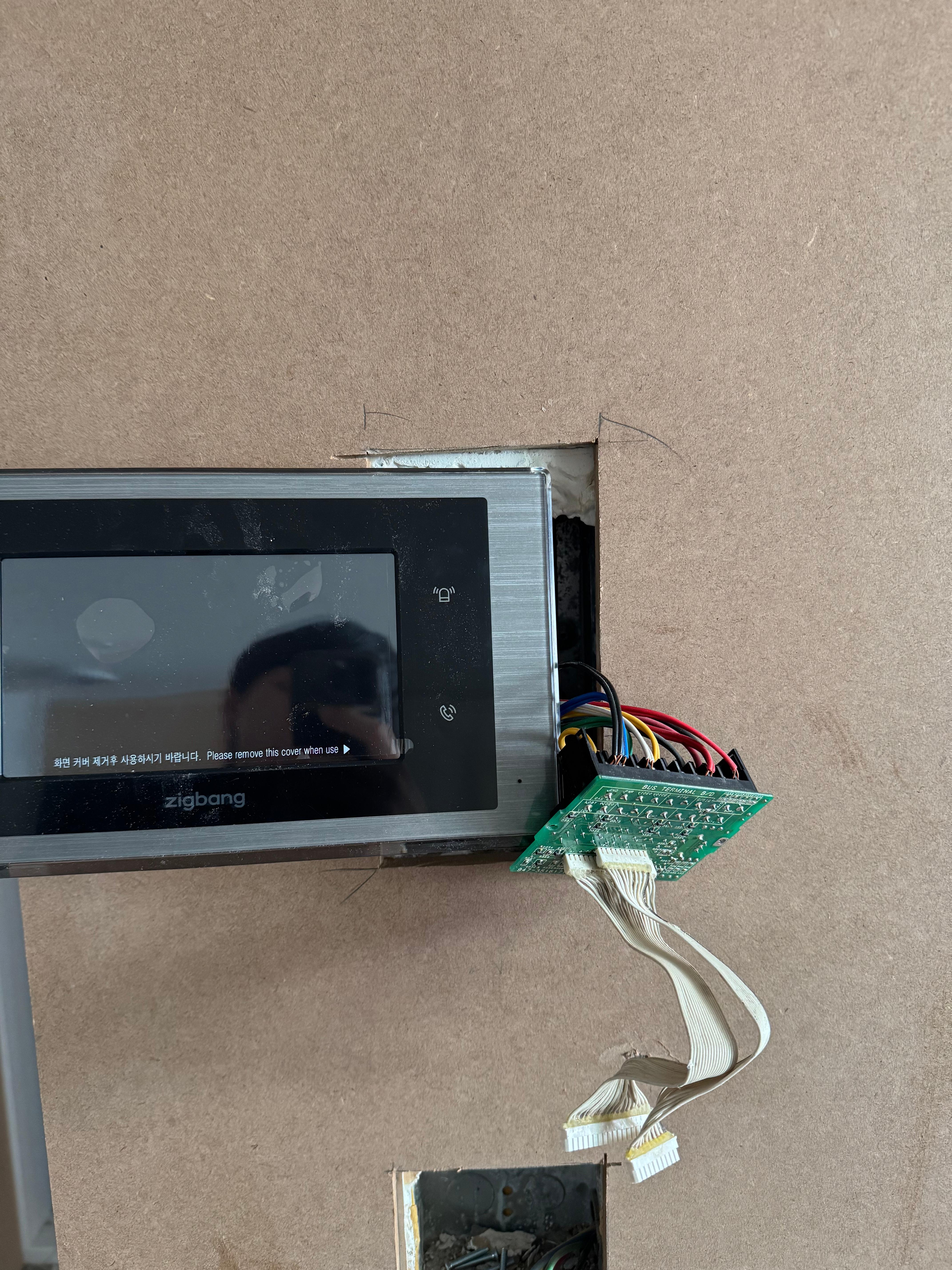

그런데 집이 오래된 구축이라 그런지 배선 상태가 레전드다. 저기 전선 상태만 봐도 그냥 빨주노초파남보 일관성이 없이 섞여 있는 것을 볼 수 있는데 ... 어떤게 GND인지 SIGNAL인지 분간하기조차 어렵다 🙄. 그래도 대부분의 선은 파악이 가능해서 어찌저찌 다 이었고 기능들이 정상작동하는 것을 확인했는데 ...

로비에서 콜이 왔을 때 화면이 전혀 보이지 않고 노이즈 화면만 잔뜩 흘러나왔다. 화면이 전혀 보이지 않는 것으로 보아 직감적으로 이건 GND와 SIGNAL이 반대로 연결됐구나 느낌이 왔다.

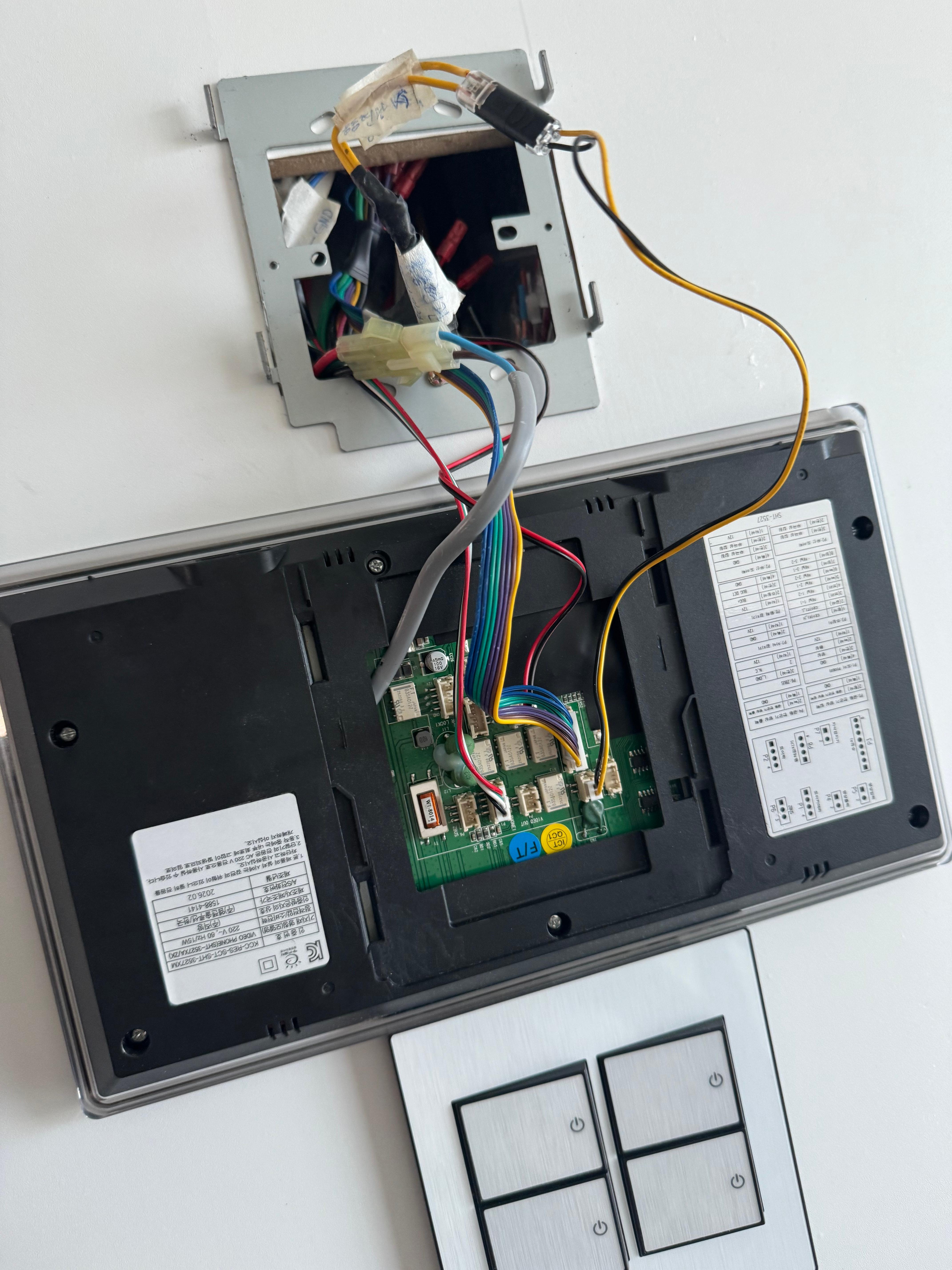

검증을 위해 인터폰을 뜯어본다.

혹시 모르니 인터폰 전원까지는 내리고 진행해야 한다. 안전을 위해서는 전열기 기구 전원을 내리는 것도 추천한다 (놀랍게도 인터폰은 220V 직결임)

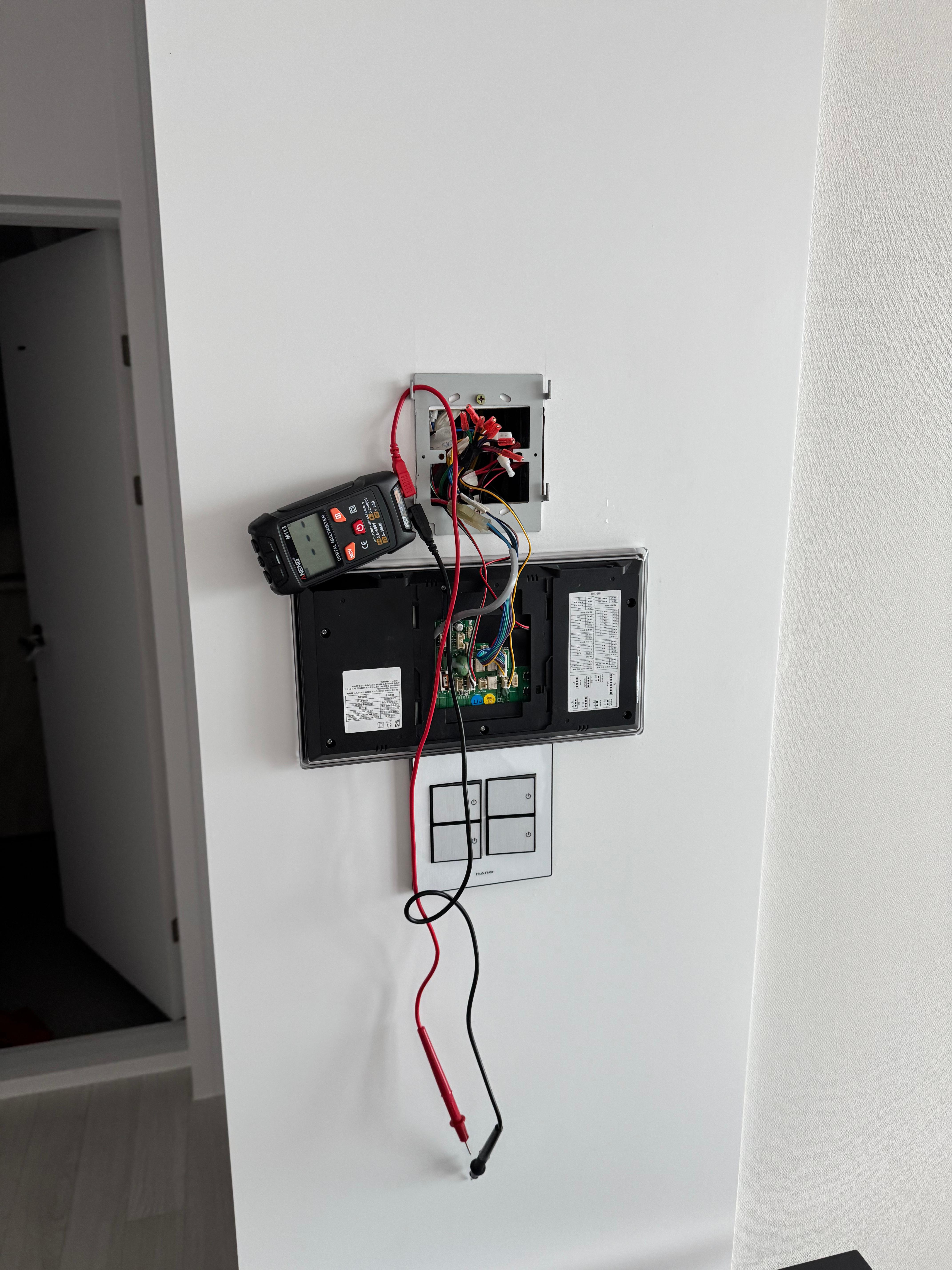

테스터기를 측정하는 걸 보여주려고 사진이 다소 아크로바틱하게 찍혔는데 ... 그냥 회로의 노란색/검정색 볼트를 찍어서 전압이 어떻게 찍히는 지 확인하면 된다.

확인 결과 -1.5V 가량의 전압이 찍히고 있다. 반대로 연결된 것이 맞다.

G/V를 반대로 연결하고 다시 테스터기를 연결해서 전압이 제대로 나오는지 반드시 확인해보자. 나는 처음에 커넥터에 선을 잘못 꽃아서 쇼트가 나는 식겁하는 상황이 발생했다 ... 😩

1.5V 가량의 전압이 찍히는 것을 확인하고, 인터폰을 다시 설치한 후, 전원을 올리고, 1층 로비에서 호출을 했을 때 화면이 잘 나오는 것을 확인하면 성공.
